近日，我校材化学院王疆瑛教授团队联合马廷丽教授在钙钛矿太阳能电池领域取得重要研究进展。相关成果以“Interfacial Energy Level Alignment and Defect Passivation by Using a Multifunctional Molecular for Efficient and Stable Perovskite Solar Cells”为题发表在国际学术期刊Advanced Functional Materials (中科院一区top, IF=19)上。第一通讯单位为中国计量大学材料与化学学院，第一兼通讯作者为青年教师叶永春。

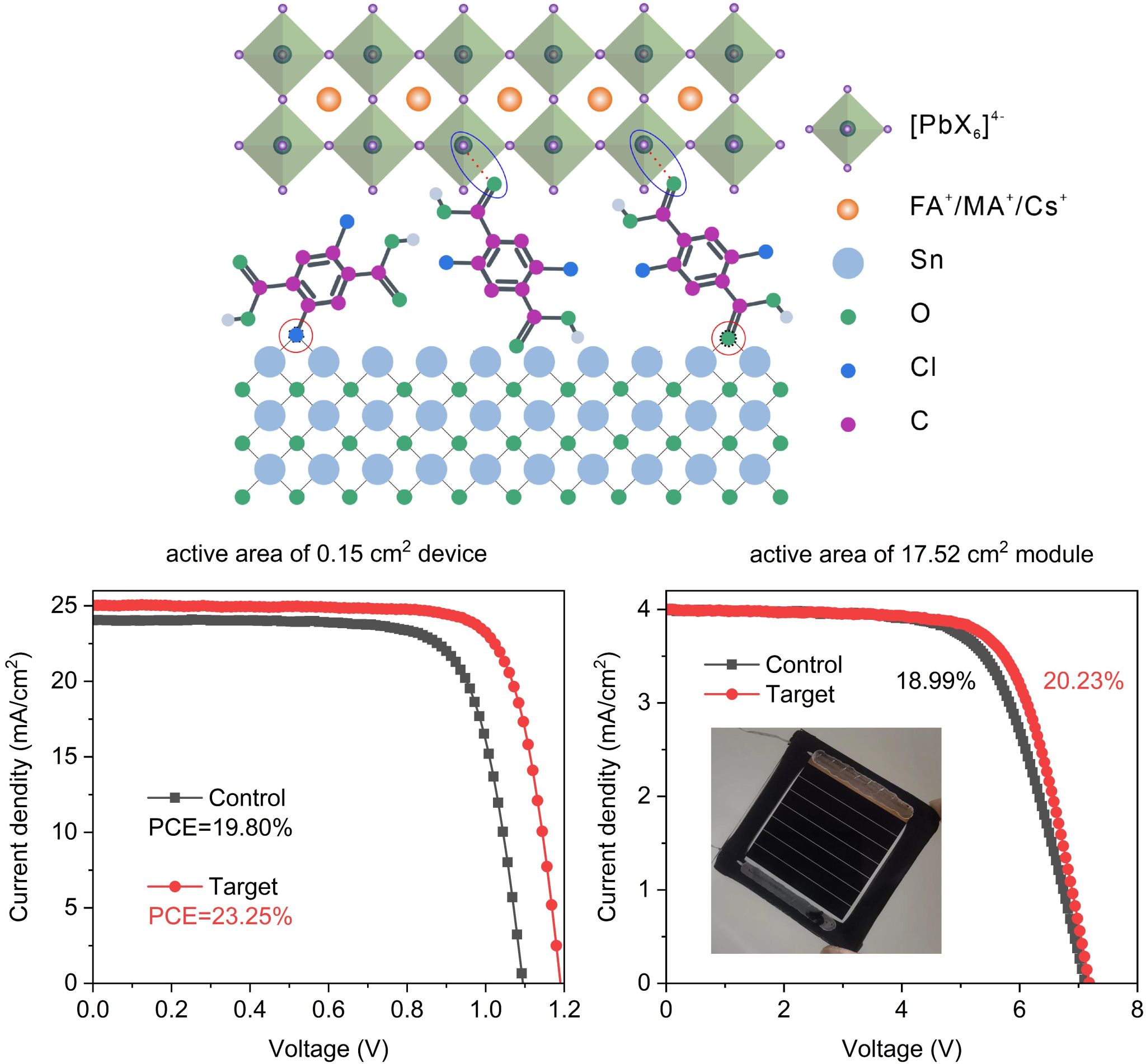

二氧化锡（SnO2）是目前钙钛矿太阳能电池（PSC）中使用最为广泛的电子传输层（ETL）。然而，ETL和钙钛矿之间的界面分布着大量的缺陷，从而降低了PSCs的性能。该研究通过将2，5-二氯对苯二甲酸（DCPPA）掺入SnO2和钙钛矿层之间的界面来构建分子桥接层，以实现更好的能级排列和优异的界面接触。多功能分子桥接层不仅可以钝化Sn悬空键和氧空位，提高SnO2的导电性和电子提取率，而且还可以与未配位铅离子产生强相互作用，调节钙钛矿晶体生长和减少缺陷辅助的非辐射复合。最终，对于活性面积为0.15 cm2器件和17.52 cm2模组，DCPPA改性的PSC分别实现了23.25%和20.23%的功率转换效率（PCE）。此外，基于DCPPA改性的钙钛矿薄膜和PSCs显示出优异的长期稳定性。在环境氛围下1000小时后，未封装的目标器件可以保持超过90%的初始PCE。

https://doi.org/10.1002/adfm.202310136
